ELD-vuotokartoitus

Vuoto löytyy mittaamalla, ei arvaamalla.

Sähköinen vuotokartoitus paikantaa vedeneristeen reiät ja auenneet saumat tarkasti – myös silloin, kun katto ei vuoda mittaushetkellä. Kattoa ei tarvitse avata kokeilemalla, ja korjaus kohdistuu suoraan vikakohtaan.

Pyydä tarjous Soita 020 775 1212
Bitumi- ja muovikermitEi turhaa purkuaKuvallinen raportti ja kattokartta

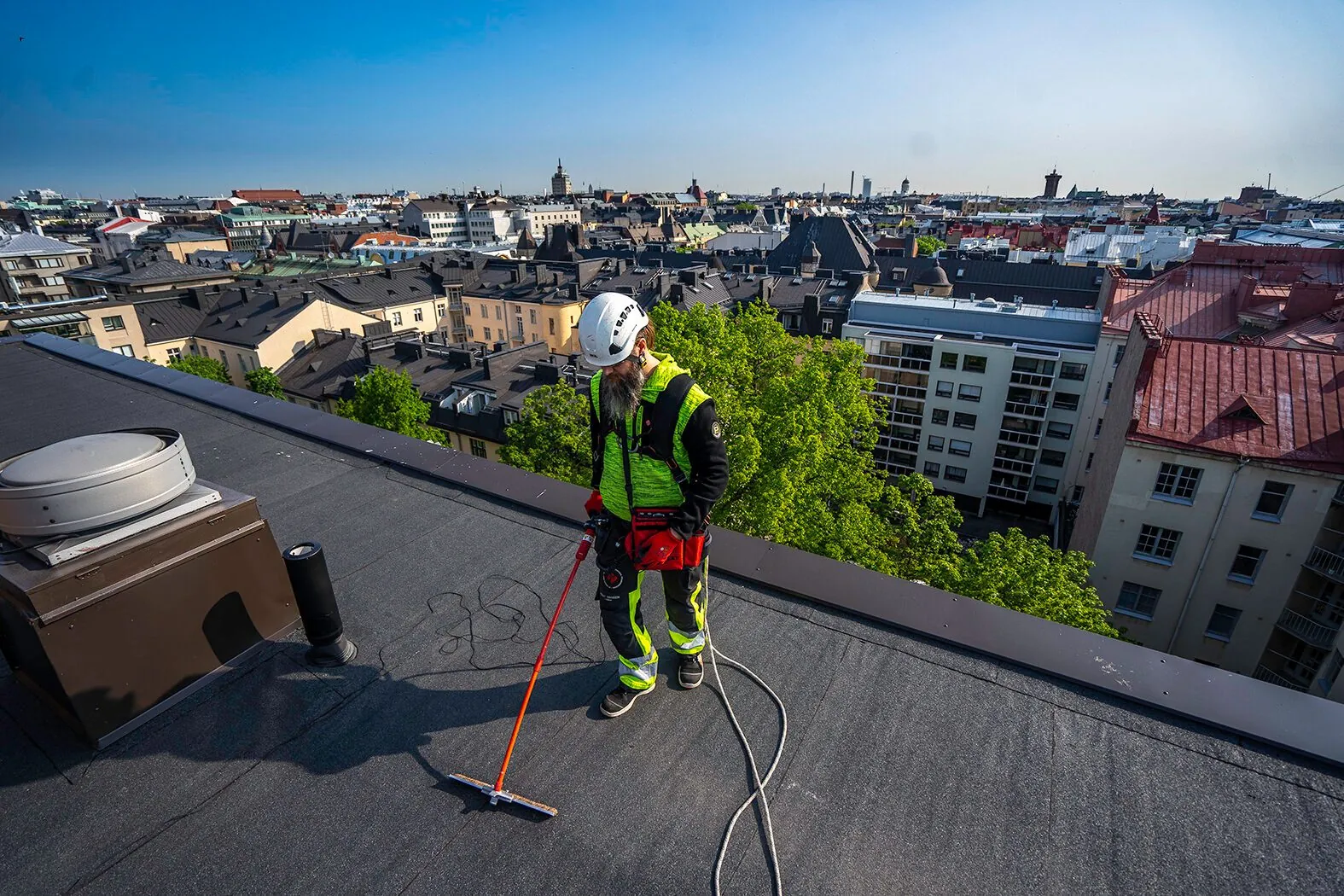

Asentaja tekee ELD-vuotokartoitusta kaupunkikerrostalon bitumikatolla

Lyhyesti

Mitä
Sähköinen vuotokartoitus, joka paikantaa vedeneristeen reiät ja auenneet saumat.
Kenelle
Taloyhtiöt, isännöitsijät ja kiinteistönomistajat. Bitumi- ja muovikermikatot.
Missä
Uusimaa, Varsinais-Suomi, Keski-Suomi ja Tampereen seutu. Toimipisteet Vantaalla ja Jämsässä.
Miksi me
Oma Buckleys Dry Roof Pro2 -laitteisto ja menetelmään perehtyneet kattoasiantuntijat. Löydetyt viat korjataan samalla tiimillä.

Mikä ELD-kartoitus on?

Sähköinen mittaus löytää vian, jota silmä ei näe.

ELD (Electrical Leak Detection) on sähköinen vuotokartoitus. Vedeneristeen pintaan johdetaan mittausjännite. Jos eristeessä on reikä, halkeama tai auennut sauma, virta kulkee sen kautta rakenteeseen, ja mittalaite hälyttää vian kohdalla.

Mittaus tehdään kuivalla katolla. Menetelmä soveltuu sähköä eristäville vedeneristeille, kuten bitumikermeille, kun vedeneristeen alla on sähköä johtava alusta, esimerkiksi betoni tai peltikansi. Arvioimme rakenteen soveltuvuuden ennen mittausta, ja mittauksen yhteydessä tarkastamme katon myös aistinvaraisesti.

01

Tarkka paikka

Laite paikantaa jopa neulanreiän kokoisen vian – myös saumoista ja ylösnostoista.

02

Ei turhaa purkua

Kattoa ei avata arvailemalla. Korjaus kohdistuu vain vikakohtaan, ja ehjä katto jää ehjäksi.

03

Varmistettu tulos

Korjauksen jälkeen mittaus voidaan toistaa. Näin tiedätte varmasti, että vuoto on poissa.

Pätevä ELD-kartoittajaOma Buckleys Dry Roof Pro2 -laitteisto ja menetelmään perehtyneet kattoasiantuntijat. Mittaus tehdään ASTM D7877 -ohjeen periaattein. Laitteisto kulkee huoltoautoissamme, joten sitä voidaan käyttää myös vuotokäynneillä.

Näin mittaus toimii

Sähköinen piiri paljastaa reiän.

Ehjä vedeneriste eristää sähköä. Reiän kohdalla korkea jännite purkautuu kipinänä vaurion kautta johtavaan kerrokseen, ja laite hälyttää. Vikakohta tarkennetaan elektrodilla.

Miksi vedeneristeen alla tarvitaan johtava kerros?

Virralla täytyy olla paluureitti laitteeseen. Jos vedeneristeen alla on kuiva, sähköä eristävä materiaali, piiri jää auki myös reiän kohdalla, eikä vikaa havaita. Johtava kerros voi olla esimerkiksi betonialusta, teräsalusta tai tarkoitukseen asennettu johtava aluskangas. Vuotavassa katossa myös rakenteeseen päässyt vesi voi muodostaa paluureitin. Paluuyhteys varmistetaan kohteessa ennen mittausta.

Kantava teräspoimulevy ei yksin riitä, jos sen ja vedeneristeen välissä on lämmöneriste.

Oikea elektrodi joka kohtaan

Leveä harja

Avoimet kattopinnat.

Rumpuharja

Ylösnostot, nurkat ja epätasaiset kohdat.

Piste-elektrodi

Pienet alueet ja vian tarkka paikannus.

Saumaelektrodi

Soveltuvat saumat ja limitykset.

Vuotoa ei tarvitaVaurio löytyy, vaikka katosta ei vuoda mittaushetkellä.
Säädettävä mittausTestijännite ja hälytysraja valitaan materiaalin ja paksuuden mukaan.
Selkeä hälytysVika ilmoitetaan äänellä ja näytöllä heti elektrodin kohdalla.

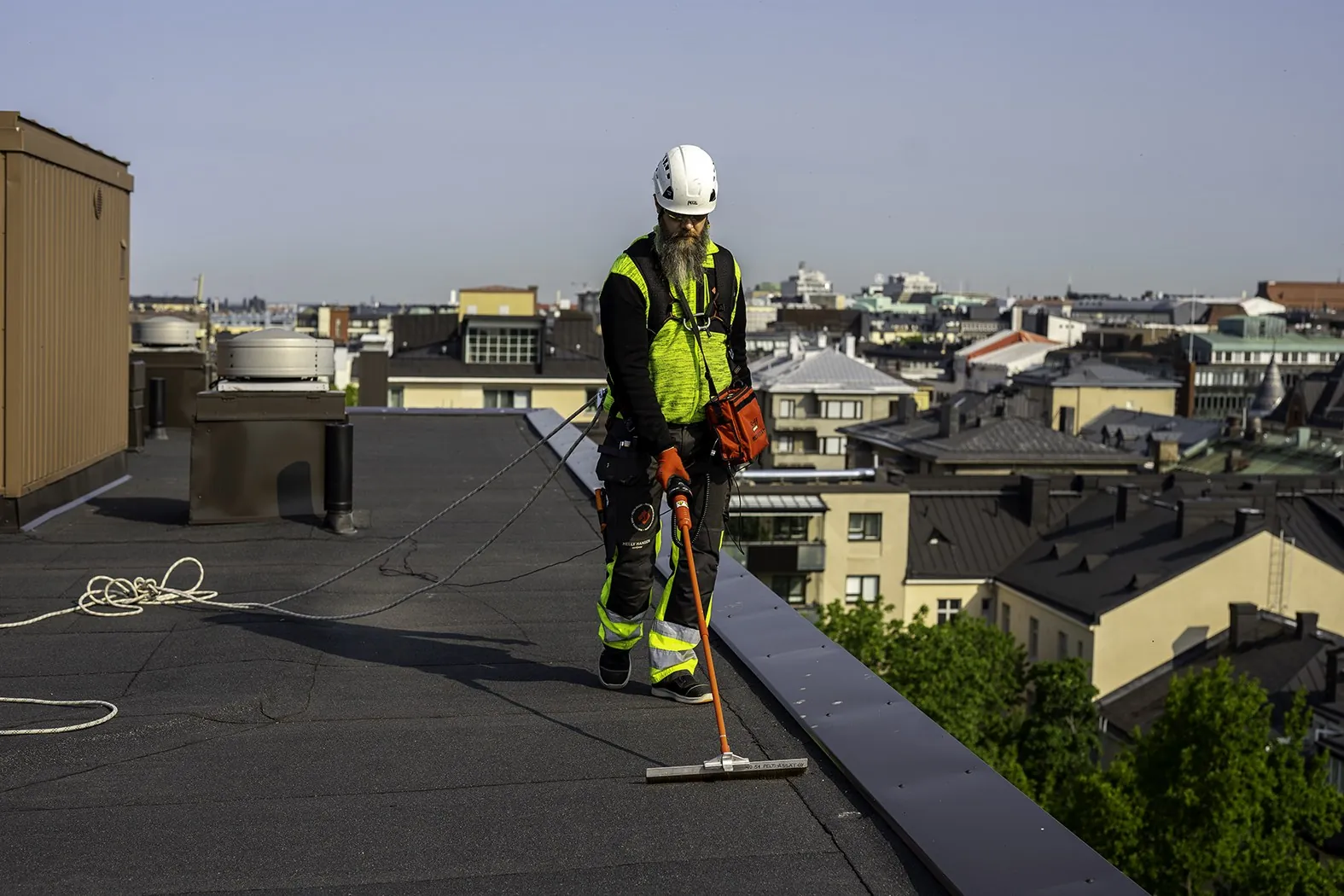

Kattoasiantuntija mittaa bitumikattoa ELD-laitteiston leveällä harjaelektrodilla
Avoimet kattopinnat mitataan järjestelmällisesti leveällä harjaelektrodilla. Ylösnostot, nurkat ja saumat käydään läpi niille sopivilla elektrodeilla.

Soveltuuko kattoonne?

Kattorakenne ratkaisee soveltuvuuden.

Mittauksen onnistuminen riippuu siitä, mitä vedeneristeen alla on. Arvioimme rakenteen aina ennen mittausta – jos ELD ei sovellu, kerromme sen etukäteen.

Vedeneriste onLähtökohtaHuomioitavaa
Suoraan betonillaYleensä soveltuuBetonin johtavuus ja paluuyhteys varmistetaan.
Suoraan teräsalustallaYleensä soveltuuVälissä ei saa olla eristäviä kerroksia.
Foliopintaisella eristeelläArvioidaan kohteessaFolion sijainti ja jatkuvuus tarkistetaan.
Kuivalla puulla tai vanerillaVaatii johtavan kerroksenAlle tarvitaan erillinen johtava kerros.
Kivivillalla tai muulla lämmöneristeelläVaatii johtavan kerroksenYleisin bitumikattorakenne – katso alta.

Bitumikate kivivillan päällä

Kuiva kivivilla ei johda sähköä, joten koko katon eheyden varmistaminen vaatii johtavan kerroksen, esimerkiksi aluskankaan. Vuotavassa katossa rakenteeseen päässyt vesi voi kuitenkin muodostaa paluureitin, joten vuotokohta voi löytyä myös kivivillakatosta, kun kattopinta on kuivunut sateen jälkeen.

Ilman johtavaa kerrosta ELD auttaa vuodon etsinnässä, mutta hälytyksetön tulos ei yksin todista vedeneristettä ehjäksi.

Soveltuvat

  • Bitumikermit
  • Eristävät muovikermit
  • Nestemäiset vedeneristeet

Eivät sovellu

  • Musta EPDM-kumikate
  • Metallipinnat ja peltikatteet
  • Märkä tai peitetty pinta

Käännetyt katot ja pihakannet

Tiiviys tarkastetaan ennen eristeiden, laattojen tai täyttöjen asentamista. Valmiissa rakenteissa menetelmä valitaan kohteen mukaan.

Mitä tulos kertoo – ja mitä ei.

ELD kertoo, löytyikö tutkitulta alueelta sähköisesti havaittavia vaurioita. Se ei mittaa eristeiden kosteutta eikä katon käyttöikää, ja monikerroksisessa katossa ehjä alempi kermi voi peittää pintakermin reiän.

Siksi tarkastamme samalla katon aistinvaraisesti: pellitykset, saumaukset, läpiviennit, kaivot ja ylösnostot. Raportissa näkyvät myös alueet, joita ei voitu tutkia.

Milloin?

Milloin ELD-kartoitus kannattaa?

Tyypilliset tilanteet

  • Vuoto toistuu, eikä syytä löydy silmämääräisesti
  • Sisällä näkyy kosteutta, mutta katolla ei näy vikaa
  • Korjauksen jälkeen varmistus tiiviydestä
  • Osana kattokunto- tai takuutarkastusta
  • Uuden katon laadunvarmistus
  • Käännetyt katot ja pihakannet ennen kuin ne peitetään

Miksi Kattokorjaamo?

  • Pätevä ELD-kartoittaja: oma laitteisto ja menetelmään perehtyneet mittaajat
  • Kokemus: kattojen parissa vuodesta 2002
  • Laaja asiakaskunta: yli 600 asiakasorganisaatiota ja yli 1 500 toimeksiantoa vuodessa
  • Korjaus samalta tiimiltä: löydetyt viat korjataan, ja korjatut alueet voidaan mitata uudelleen
  • Vastuullinen toimija: Ekokompassi, GBC Finland -jäsenyys, RALA-pätevyys ja Luotettava Kumppani
  • Lähellä: toimipisteet Vantaalla ja Jämsässä

Näin se etenee

Soitosta korjattuun kattoon.

Arvioimme kiireellisyyden heti puhelimessa. Vuotoa etsittäessä hyvä mittaushetki on usein, kun kattopinta on kuivunut sateen jälkeen.

  1. Soita tai lähetä viesti

    Kerro vuodosta ja katon rakenteesta. Arvioimme kiireellisyyden heti puhelimessa.

  2. Soveltuvuuden arvio

    Selvitämme kattokerrokset, katemateriaalin ja sähköisen paluureitin. Jos ELD ei sovellu, kerromme sen ennen mittausta.

  3. Mittaus katolla

    Mittaamme kuivan vedeneristeen järjestelmällisesti ja tarkastamme katon samalla aistinvaraisesti.

  4. Kuvallinen raportti

    Vikakohdat merkitään katolle, valokuvataan ja sijoitetaan kattokarttaan. Raportissa näkyvät myös tutkimatta jääneet alueet.

  5. Korjaus

    Korjaamme löydetyt kohdat, ja korjatut alueet voidaan mitata uudelleen.

Muut asiantuntijapalvelut

Kaikki asiantuntijapalvelut →
01 KattokuntotarkastusKaton kunto, käyttöikä ja korjaustarpeet 10 vuodeksi.Lue lisää 02 Yläpohjan palokatkotPalokatkojen tarkastukset ja korjaukset samalta tiimiltä.Lue lisää 03 YläpohjakartoituksetLämmöneristys, tuuletus, kosteus ja palokatkot.Lue lisää 04 Sadevesiviemäreiden kuvauksetPutkiston ja kattokaivojen kunto viemärikameralla.Lue lisää 05 Kattoturvan kartoitukset ja tarkastuksetKunto, riittävyys, vuositarkastukset ja koevedot.Lue lisää 06 Rakenneavaukset ja -selvityksetLähtötiedot nykyisistä rakenteista suunnittelun pohjaksi.Lue lisää

Usein kysyttyä

Kysymyksiä ja vastauksia

Eikö vastausta löytynyt? Soittakaa 020 775 1212 tai lähettäkää viesti, niin vastaamme.

Mikä ELD-vuotokartoitus on?

ELD (Electrical Leak Detection) on sähköinen vuotokartoitus. Vedeneristeen pintaan johdetaan mittausjännite, ja jos eristeessä on reikä, halkeama tai auennut sauma, mittalaite hälyttää vian kohdalla.

Löytyykö vuoto, vaikka katto ei vuoda mittaushetkellä?

Kyllä. Vaurio löytyy, vaikka katosta ei vuotaisi mittaushetkellä. Mittaus tehdään kuivalla katolla.

Soveltuuko ELD meidän kattoomme?

Menetelmä soveltuu bitumikermeille, eristäville muovikermeille ja nestemäisille vedeneristeille, kun eristeen alla on sähköä johtava kerros. Se ei sovellu esimerkiksi mustalle EPDM-kumikatteelle tai peltikatteille. Arvioimme rakenteen aina ennen mittausta.

Milloin ELD-kartoitus kannattaa?

Kun vuoto toistuu eikä syytä löydy silmämääräisesti, kun sisällä näkyy kosteutta mutta katolla ei vikaa, korjauksen jälkeen tiiviyden varmistamiseen, osana kunto- tai takuutarkastusta ja uuden katon laadunvarmistuksessa.

Mitä tulos ei kerro?

ELD ei mittaa eristeiden kosteutta eikä katon käyttöikää. Siksi tarkastamme katon samalla myös aistinvaraisesti, ja raportissa näkyvät alueet, joita ei voitu tutkia.
